冷凝器是蒸发系统的冷端，选错了真空就稳不住

末效出来的二次蒸汽得有地方去。冷凝器把它冷凝成水，体积瞬间缩小上千倍，剩下的不凝气由真空泵抽走，真空度就是这么维持的。

很多真空度不稳的问题，排查到最后都在冷凝器上：水量不够、水温太高、换热面结垢、不凝气排不出去。蒸发器本体没问题，是冷端拖了后腿。

表面冷凝器与直接冷凝器的取舍

表面冷凝器

管壳式结构，二次蒸汽走壳侧，冷却水走管侧，两者不接触。

好处是冷凝水干净，COD 只取决于二次蒸汽本身的夹带情况，可以直接回用。零排放项目基本都用它，因为冷凝水量是要进水平衡表的。

传热系数一般在 1500–3000 W/(m²·K)，看水侧流速和污垢情况。端差——蒸汽饱和温度减去冷却水出口温度——一般取 3–8℃。端差设计得太小，面积会急剧膨胀。

直接冷凝器

冷却水直接喷淋，和二次蒸汽混合冷凝。换热效率高，设备简单便宜，也不容易结垢堵管。

代价是冷凝水和冷却水混在一起，水量大，不能直接回用，还要再处理。循环水量大约是表面冷凝器的 1.2–1.5 倍。

在零排放项目里，我们不推荐用直接冷凝器。它把本来可以回用的冷凝水变成了需要处理的废水，水平衡会很难看。

大气腿的安装标高约束

直接冷凝器靠大气腿排水，高度至少 10.5 m，才能保证水封不被破坏。

这是个硬约束。很多厂房给不了这个标高，硬要做就得挖坑或者加泵抽，加泵又多出一个故障点。这也是表面冷凝器更常用的原因之一。

冷凝面积怎么算

热负荷 Q 等于末效二次蒸汽量乘以汽化潜热。在 45–60℃ 区间，潜热大约 2380–2400 kJ/kg。

面积等于 Q 除以 K 与对数平均温差的乘积。这里最容易出错的地方是：对数平均温差要按端差修正后的实际温度算，不能直接用蒸汽饱和温度减冷却水温。

举个例子：末效蒸发量 5 t/h，折合 1.39 kg/s，按 2400 kJ/kg 算，热负荷约 3330 kW。K 取 2000 W/(m²·K)、对数平均温差取 8℃，面积大概 208 m²。实际设计要留 15%–25% 余量。

冷却水量的核算

冷却水温升一般取 5–8℃。温升取得大，水量小但换热面积大；温升取得小，反过来。

水量等于热负荷除以水的比热与温升的乘积，比热取 4.18 kJ/(kg·℃)。接着上面的例子，温升取 6℃，水量就是 3330 ÷ (4.18 × 6) ≈ 133 t/h。

这个数字要在方案阶段就提给甲方，因为配套的冷却塔、水泵、管径都跟着它走。我们见过设备都做好了才发现冷却塔能力只有一半的情况。

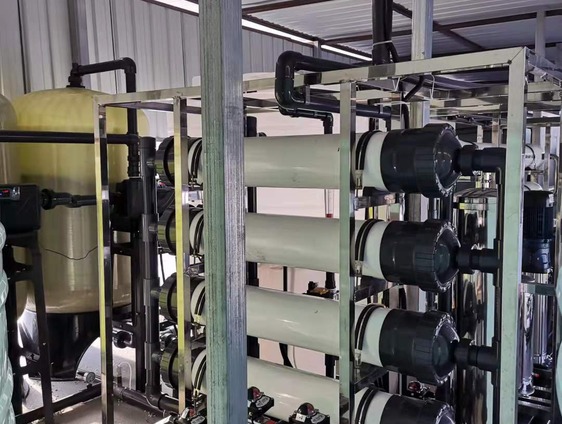

冷却水水质与结垢

循环水的浓缩倍数一般控制在 3–5 倍。超过 5 倍，结垢和腐蚀风险都明显上升。

判断结垢倾向看钙硬度加碱度，都以碳酸钙计。两项之和超过 800–1000 mg/L 时，就要加阻垢剂或者考虑软化。

冷凝器出口水温不宜超过 45℃。超过这个温度，碳酸钙的析出速率明显加快，换热管内壁几个月就能结出硬垢。

管内流速取 1.5–2.5 m/s。低于 1.0 m/s 泥沙会沉积，高于 3.0 m/s 冲刷腐蚀又来了。

真空度与冷凝温度是绑在一起的

冷凝温度决定了真空度的下限。冷却水温 32℃、端差 5℃，冷凝温度就是 37℃，对应的饱和压力约 6.3 kPa，表压真空度约 -0.094 MPa。

到了夏天，冷却水温涨到 35℃，冷凝温度 40℃，饱和压力约 7.4 kPa，真空度掉到 -0.093 MPa 左右。

真空度每恶化 0.002 MPa，末效沸点大约升高 5–7℃，有效温差被吃掉一块，蒸发量跟着往下掉。这就是夏天产量普遍低于冬天的物理原因，不是设备出了问题。

不凝气的排除

不凝气量一般按二次蒸汽量的 0.5%–2% 估算，主要来源是溶解在进料里的空气和少量分解气。

真空泵的抽气量要留 1.5–2 倍余量。余量留小了，夏天水温一高就抽不动。

抽气口的位置也有讲究：要设在冷凝器内空气最容易积聚的地方，通常是管束下部靠近冷却水出口侧。位置不对，气排不干净，换热系数能掉 20%–30%。

常见故障的排查顺序

真空度上不去，按顺序查：冷却水温度、冷却水量、冷凝器换热面结垢、不凝气排放、系统漏空气。

冷凝水 COD 高，这不是冷凝器的问题，是分离室夹带，要从液位和除沫器上找原因。

换热管堵，多半是冷却塔填料碎屑和泥沙。在冷却水泵出口加一台管道过滤器，滤网 1.5–3 mm，能挡掉大部分问题。

配套设备的选型口径，在化工盐溶液浓缩案例里有一套完整的算法可以参考。

几个常被问到的问题

问：表面冷凝器和直接冷凝器到底选哪个？

看冷凝水要不要回用。要回用就只能用表面冷凝器，这是硬约束。不回用、现场又有 10.5 m 以上标高的，直接冷凝器更省钱，也不怕结垢。

问：冷却水温升取多少合适？

常规 5–8℃。冷却塔能力充足、电价便宜的地方可以取 8℃，省水量；水资源紧张、补水贵的取 5℃，省水但面积大。这个要按当地水价和电价一起算。

问：夏天真空度掉多少算正常？

冷却水温从 32℃ 涨到 35℃，真空度掉 0.001–0.002 MPa 是正常的物理结果。掉超过 0.003 MPa 就要查了，多半是冷却水量不足或者换热面结垢。把冷却塔补到设计水量是最先该做的事。

问：冷凝器结垢了怎么洗？

碳酸钙垢用酸洗，盐酸或者氨基磺酸，浓度 5%–10%，加缓蚀剂，循环 2–4 小时。洗完要中和钝化。如果是硅垢或者硫酸钙垢，酸洗基本没用，得考虑机械清洗或者换管。

结语
